芯片晶体管的尺寸越缩越小炒股配资平台大全，但物理极限正在逼近。意大利科学家给出了一个完全不同的答案。
由米兰理工大学朱利奥·切鲁洛和斯特凡诺·达尔·孔特领衔的研究团队，联合意大利国家研究委员会光子学与纳米技术研究所、马德里材料科学研究所及柏林马克斯·玻恩研究所的科学家，于2025年初完成了一项关键实验，并于2026年1月正式发表在《自然·光子学》杂志上。他们在一种仅有三层原子厚度的二维半导体材料中，用飞秒激光脉冲完成了超高速逻辑运算，速度超过10太赫兹，比目前最先进的电子晶体管快逾百倍。
这是"谷电子学"这一新兴领域迄今最重要的实验突破之一。
要理解这项研究，需要先认识一个不太常见的物理概念：谷。
在特定的二维半导体材料中，如二硫化钨（WS₂），电子除了拥有电荷和自旋这两种经典属性外，还能占据两种能量相等但位于晶体动量空间不同位置的量子态，分别称为K谷和K'谷。这两种状态天然对应二进制的"0"和"1"，是编码信息的理想载体。
与传统晶体管中移动电荷的逻辑不同，谷电子学操控的是电子的"量子位置"，而非电荷的流动，因此可以规避电荷移动带来的热耗散和速度瓶颈。更诱人的是，利用圆偏振激光脉冲可以精确选择激发哪个谷，右旋光激发K谷，左旋光激发K'谷，光学控制精度可以达到亚飞秒级别。
理论上，这一机制的操控速率可以推进到拍赫兹（PHz）量级，比最快的电子器件快出整整四个数量级。
谷电子学并非新概念，它在物理学界已有多年讨论。但要真正在实际器件中落地，一直横着一道几乎无法逾越的门槛：谷极化的寿命极短。
在室温下，WS₂单层中的激子在被激发到某个谷态后，仅约75飞秒就会因交换相互作用发生谷间散射，信息随即消失。此前大多数谷电子学实验都需要在接近绝对零度的低温环境下进行，这对实际应用毫无意义。
米兰理工大学团队用一种精巧的"四脉冲协议"突破了这一障碍。他们不试图延长谷极化的寿命，而是把所有的逻辑操作都压缩进谷极化衰减之前的极短时间窗口内完成。

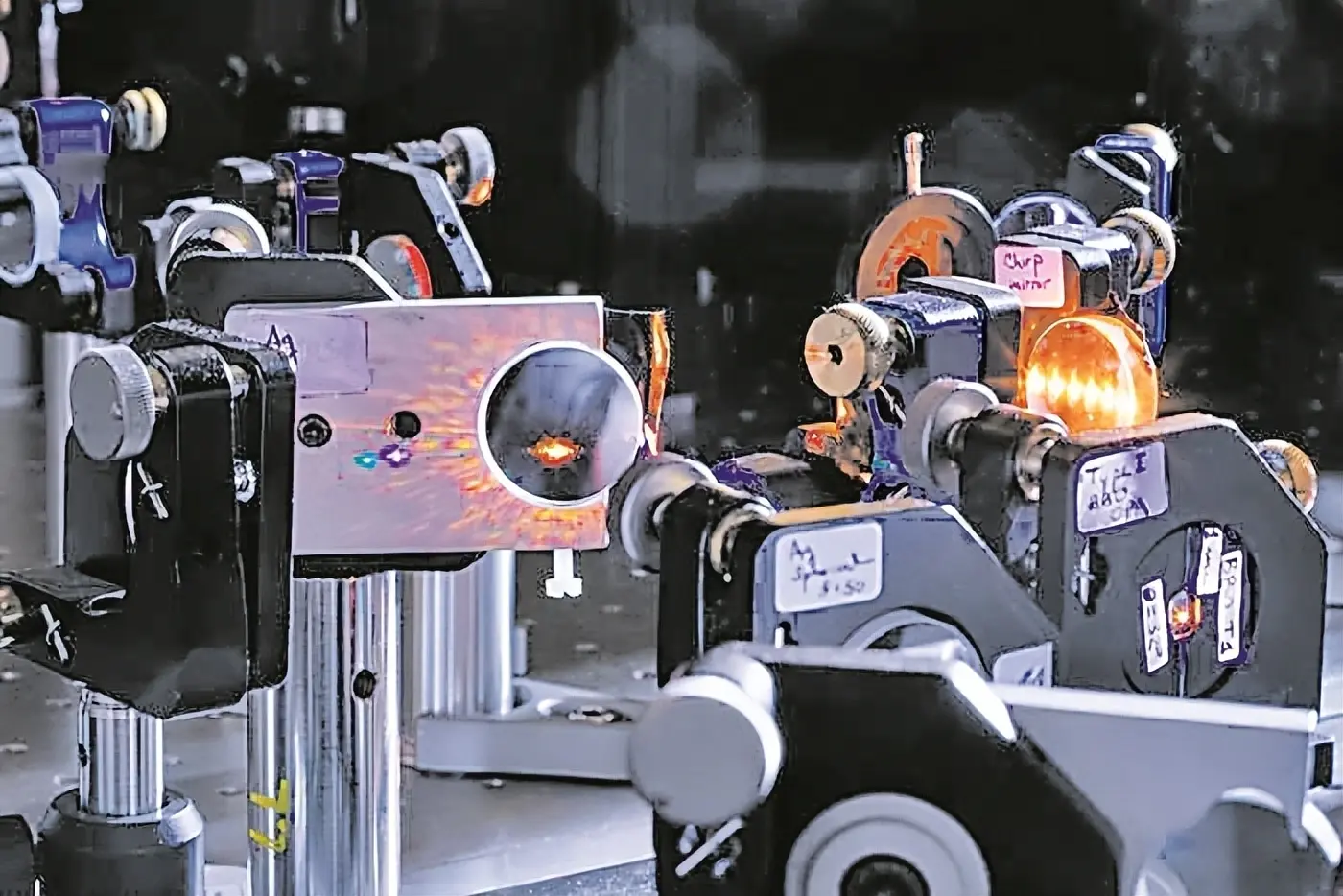

具体做法是：利用TWINS双折射干涉仪，生成两对相位锁定、偏振方向相互垂直的超短激光脉冲，每个脉冲持续时间约18飞秒，各脉冲之间的时间延迟可以控制在亚阿秒精度。第一对脉冲负责将谷赝自旋初始化到K谷或K'谷；第二对脉冲随后在谷极化尚未衰减之前抵达，完成谷极化的相干关闭（逻辑清零）或相干放大（逻辑增强）。整个操作循环在约50飞秒内完成，对应运算速率超过10太赫兹，全程在室温下进行。
研究团队通过时间分辨法拉第旋转技术，以飞秒精度实时追踪谷极化状态的变化，并利用林德布拉德主方程对实验结果进行了理论模拟，两者高度吻合。他们还首次在同一实验中独立测量出激子退相干时间（约34飞秒）和谷极化衰减时间（约75飞秒），这是评估谷电子器件可行性的两个关键参数。
这是迄今第一个在室温下实现级联谷逻辑运算的实验证明。
这项研究毫无疑问是一次重要的概念验证，但它距离可商业化的计算器件仍有相当距离，研究团队对此也表现出清醒的认知。
目前的实验仅操控了单个二硫化钨单层中的谷自由度，本质上还是一个二比特系统。要构建真正意义上的计算架构，需要解决如何设计更复杂的多脉冲序列、如何扩展可寻址的比特数量，以及如何实现谷信息在不同位置之间的传输与读出等一系列工程问题。激光系统本身的小型化和集成化，同样是不可绕过的现实挑战。
但研究者指出，如果将偏振可控的阿秒脉冲列引入这套协议，理论上可以将谷开关速率进一步推进到拍赫兹量级。这意味着，这条路径的天花板远未触及。
更大的意义或许在于：这项工作证明了光场可以不只是信息的"搬运工"，而是信息处理的直接执行者。这一原理已被实验确认，而且不限于二硫化钨，任何具有六方蜂窝结构的破反演对称二维半导体都可以成为潜在平台。
计算机的下一次速度跃迁炒股配资平台大全，或许不会来自更小的晶体管，而是来自一束精准控制的光。
